伸縮柯-鑲針鑲件-彈弓頂針-雙齒斜頂,20年模具技術專家

定位塊的設計與分布你懂嗎?瑞博樂

發布日期:2023-08-08 點擊次數:856

在成形模的可調式定位中,將定位塊連接在折彎成形塊上,通常定位塊(銷)材質用SK3或其它,定位塊是模具中用的非常廣泛。它的設計以及分布如下

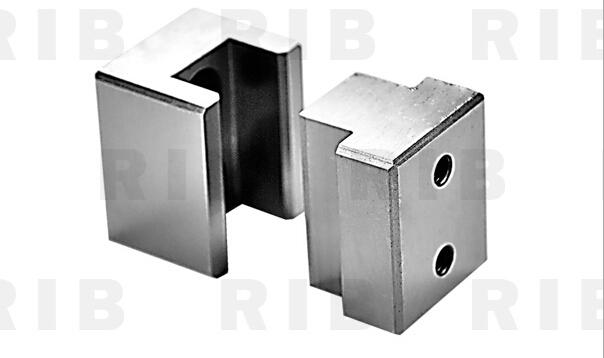

定位塊

1, 素材為片料的第一工程片定位,使用固定式與活動式相結合的定位方式。

2,材料厚度基≥O.8mm時,精細定位塊以材料邊往外偏0. 03mm;t<0.8mm時精細定位塊以材料邊往料外偏O.02mm

3, 注意:使用固式定位的材料邊為產品尺寸形狀要求較高的邊,使用活動式定位的材料邊為產品尺寸要求較低的邊。

4, 后續工程必須使用前工程沖出的剪口作為精定位,并避開接刀處

5, 用內孔定位時優先選用順序:圓形一方形一異形

6, 單邊折彎模易有拉料現象,定位方式須設計成兩邊可調式

7, 各工程須使用相同的基準邊,避免因公差造成產品外形高低差。
